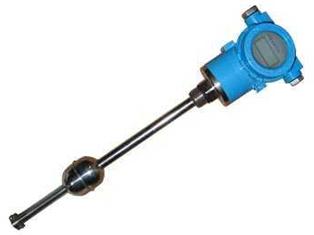

磁致伸縮液位變送器
時間：2015-05-08 14:45:45  磁致伸縮液位變送器的詳細資料 特點 ·高穩定、高可靠、高精度 ·可測液位、可測界面也可測溫度和密度 ·防腐、防爆 ·長壽命、免維護、運行成本低 ·安裝方便、標定簡單（按鈕操作、無須液位升降） 工作原理 磁致伸縮液位計是由測量管、浮子和電子變送器三部分組成。測量管外管為不銹鋼保護管，內部為磁致伸縮線；浮子沿測量管隨液面上升或下降，浮子內裝有永 久磁鐵，并在周圍形成磁場；電子變送器定時發出電流脈沖，稱起始脈沖，該脈沖沿磁致伸縮線向下傳播，在向下運動中其周圍也產生一個磁場。兩磁場相遇瞬間產 生一個扭力，作用于磁致伸縮線上，形成一個返回脈沖。該脈沖以固定的速度向上傳播，并被電子變送器所接收。通過測量起始脈沖與返回脈沖之間的時間間隔即可 精確的測出液位高度。 技術參數 ·測量范圍： 硬桿 0～6m 軟纜 0～22m ·精 度： ±0.01% 或 ±1mm ·分 辨 率： ±0.1mm ·供 電： 24VDC ·輸 出： 模擬輸出：二線制或三線制4—20mA（現場顯示可選） 數字輸出：RS485 ·溫度檢測： 1～5個 ·介質密度： ≥0.4g/cm3 ·介質溫度： 常溫型 —40℃～100℃ ， 高溫型 0℃～280℃ ·介質壓力： ≤10MPa ·環境條件： 溫度 —20℃～70℃ ，相對濕度 ＜95% ·測桿材質： 304SS 316SS 304SS＋四氟套管 ·防爆等級： ExiaⅡCT6 ·防護等級： IP65 ·過程連接： G3/4″ （3/4″NPT或M20×1.5可選） ·電氣接口： M20×1.5 ·下端固定： 吸盤、掛鉤、重錘（僅用于軟纜式） 典型應用 ·各類罐區、各類儲罐、加油站。 ·油水界面及其他界面。 ·石油、化工、冶金、電力、輕工、醫藥、食品等生產過程液位監控。 ·環保、污水處理及市政工程。 特別提示：磁致伸縮液位計可全方位替代電浮筒液位計。
|
