產品概述

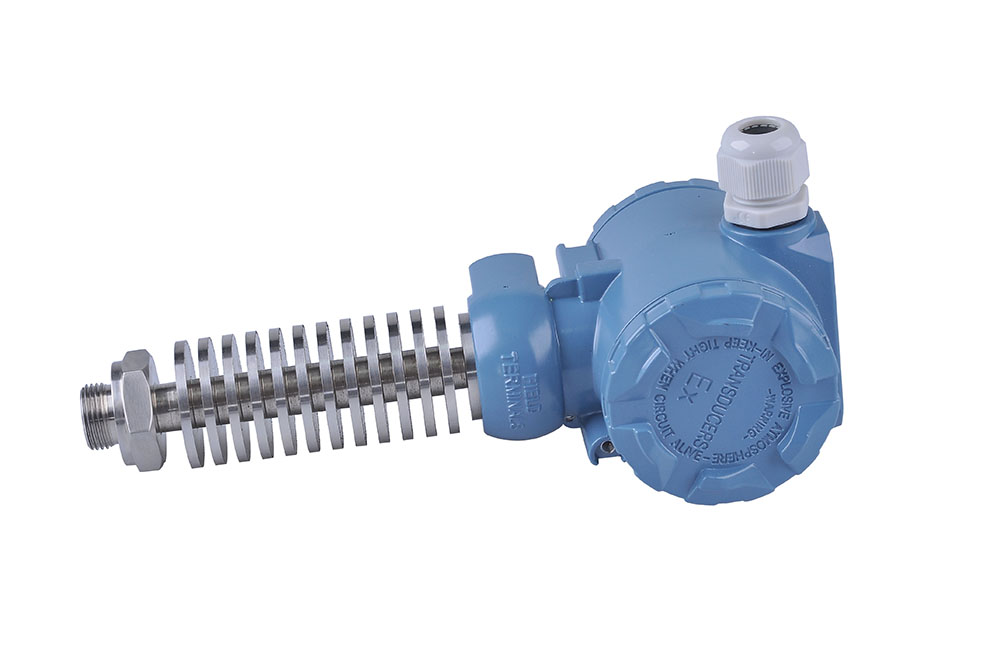

KD421型中高溫壓力變送器是采用傳統SOS技術和先進的SOI技術，并利用最新的β相高溫力敏材料碳化硅與SOI技術的結合和加配有效散熱片，可將傳感器的使用溫度擴展至350°C以內，本系列產品是利用進口的先進傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。
產品特點
產品用途
◇
全不銹鋼外殼，卓越的抗腐蝕性能 ◇ 工業過程控制
◇
壓力測量范圍寬 ◇ 化工
◇
溫度測量范圍寬，溫度誤差極小 ◇ 水利
◇
工作穩定 抗干擾能力強 ◇ 發電工程
◇
可靠性高，雙膜片結構 ◇ 熱能工程
◇
外形尺寸小，重量輕，類型齊全 ◇ 石油勘探
◇
反相極性過壓過流保護 ◇ 航空航天
◇
測量介質范圍廣 ◇ 國防科研
性能參數
|
測量范圍
|
0~10KPa...100MPa
|
|
過載能力
|
2倍滿量程壓力(其中100MPa的產品過壓為1.1倍滿量程壓力)
|
|
壓力類型
|
表壓或絕壓或密封參考?jí)毫?/span>
|
|
測量介質
|
與316不銹鋼兼容的氣體或液體
|
|
綜合精度
|
±0.25%FS
|
±0.5%FS
|
±1%FS
|
|
使用溫區
|
-40°C~+150°C
|
-40°C~+200°C
|
-55°C~+250°C
|
-25°C~+350°C
|
|
補償溫區
|
-20°C~+130°C
|
-20°C~+180°C
|
-20°C~+200°C
|
0°C~+250°C
|
|
長期穩定性
|
典型：±0.1%FS/年
|
最大：±0.2%FS/年
|
|
零點溫度漂移
|
典型：±0.02%FS/℃
|
最大：±0.05%FS/℃
|
|
靈敏度溫度漂移
|
典型：±0.02%FS/℃
|
最大：±0.05%FS/℃
|
|
|
|
|
|
|
|
|
|
供電范圍
|
12~36VDC（一般24VDC）
|
|
信號輸出
|
4~20mA
/ 1~5V DC / 0~5V DC
|
|
負載電阻
|
≤(U-12)/0.02
Ω
|
|
響應時間
|
≤3
ms
|
|
熱遲滯
|
±0.1%（典型）
|
|
外殼防護
|
插頭型（IP65）； 電纜型（IP67）
|
|
安全防爆
|
Ex
iaⅡ CT5
|
選型指南
|
KD421
|
中高溫壓力變送器
|
|
|
壓力類型
|
表壓（G可不標）； 絕壓（A）
|
|
|
量
程
|
測量范圍
|
|
|
（0~ X KPa或MPa）
|
|
|
|
代號
|
使用溫度范圍
|
|
|
C1
|
-40°C~+150°C
|
|
|
C2
|
-40°C~+200°C
|
|
|
C3
|
-55°C~+250°C
|
|
|
C4
|
-25°C~+350°C
|
|
|
代號
|
綜合精度（線性+重復性+遲滯）
|
|
|
0
|
±1.0%FS
|
|
|
1
|
±
0.5%FS
|
|
|
2
|
±0.25%FS
|
|
|
代號
|
信
號 輸 出（標準供電電源）
|
|
|
A1
|
4~20mA （12~36V DC）
|
|
|
V1
|
1~5V
DC （12~36V DC）
|
|
|
V2
|
0~5V
DC （12~36V DC）
|
|
|
代號
|
附加功能
|
|
|
F1
|
M20x1.5 外螺紋
|
|
|
F2
|
G1/4外螺紋
|
|
|
F0
|
特殊
|
|
|
W1
|
電纜型（IP67，2m）
|
|
|
W2
|
插座型（IP65，DIN43650）
|
|
|
P
|
齊平膜型
|
|
|
E
|
本安防爆型Ex iaПCT5
|
|
|
|
|
KD421-（0~10MPa）—C1 —1 —A1 —F1 —W1 —E 高溫壓力變送器
|
|
|
|
|
|
|
|
|
|
|
選型提示：
1. 產品的使用溫度范圍可分選四項（C1、C2、C3、C4），用戶可根據工礦要求確定最
適合
的使用溫度范圍，使其產品選型更經濟。
2 選型附加功能代號“E” 本安防爆型Ex iaПCT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
