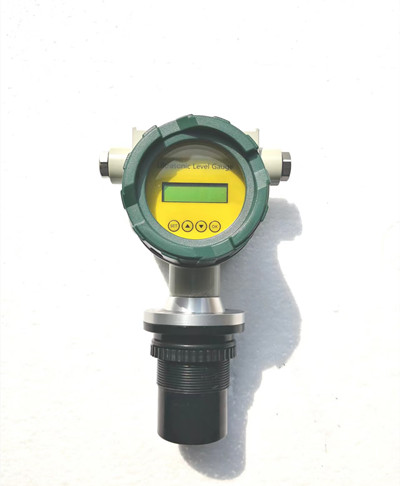

超聲波液位計
時間：2021-03-31 13:12:47  產品特點
多脈沖低電壓多點發射發射電路，雙平衡抑制噪聲多點接收電路,提高儀器可靠性，解決不物位不平整測量不準確的難題，并大大加強抗干擾能力，可在變電站發射塔附近穩定工作。
自動功率調整、增益控制、溫度補償。
先進的檢測技術，豐富的軟件功能適應各種復雜環境。
采用新型的波形計算技術，提高儀表的測量精度。
具有干擾回波的抑止功能保證測量數據的真實。
16位D/A轉換，提高電流輸出的精度和分辨率。
傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。
多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、Rs-485數字通信輸出 分體超聲波液位 探頭。
技術原理 超聲波液位計工作時，高頻脈沖聲波由換能器（探頭）發出，遇被測物體（水面）表面被反射，折回的反射回波被同一換能器（探頭）接收，轉換成電信號。脈沖發送和接收之間的時間（聲波的運動時間）與換能器到物體表面的距離成正比，聲波傳輸?shù)木嚯xS與聲速C和傳輸時間T之間的關系可以用公式表示：S= CⅩT/2
安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，必須留出50公分的余量，安裝時，變送器探頭必須高出*高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。
一體型超聲波液位計主要參數
量程及型號
精度
盲區
工作溫度：-20℃~80℃
壓力范圍：-1~1.0MPa
電源：24VDC、或220VAC
輸出：4-20mA、Rs-485
控制：二路繼電器
防護等級：IP67
顯示方式：12864點液晶顯示
耐腐型傳感器外殼
防護等級：IP67
安裝方式：螺紋、或法蘭、支架安裝
對接法蘭標準要求：KDHLT4、KDHLT6型，最小內徑DN65；KDHLT8、KDHLT10型，最小內徑DN80，內接管長小于150mm；KDHLT15型，最小內徑DN150，內接管長小于150mm；KDHLT20、KDHLT30型，最小內徑DN200，內接管長小于200mm。 |
