脈沖控制儀

時間：2015-05-15 17:19:30

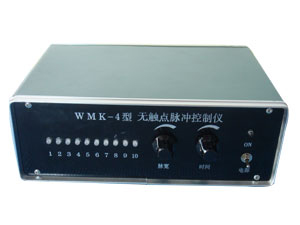

WMK-4型無觸點脈沖控制儀在電氣性能，工作原理，及使用上和WMK-2型、3型相同外，在電路設計，元器件使用，機箱結構等各方面都做了重大改進，輸出部分分別有10、12、14、16、18、20、24、27、30、32、36、40位等電壓分別有24V、36V、110V、AC220V各種。具有外型美觀大方，性能穩定，維修方便等特點。

　　二、WMK-4型無觸點脈沖控制儀技術性能

　?。牐犆}沖間隔1秒-30秒電源電壓220V50HZ

　　脈沖寬度0.05秒-0.2秒重量3kg

　?。牐犑褂脺囟龋牐牐牐?20℃-+45℃外型尺寸10×20×30cm2

　　電源消耗≤40W

　　三、WMK-4型無觸點脈沖控制儀工作原理

　　WMK-4型無觸點脈沖控制儀由直流穩壓，脈沖發生器，單穩，數字集成電路，門控，門推動，可控硅輸出，數碼顯示等電路組成。

　　NE555輸出可調的脈沖計數信號和門控信號。計數電路譯碼和十個門的輸出全部由一塊MOS數字集成擔任。計數輸入加有自動清“0”延遲計數，開啟電源后，計數從“0”依次輸出循環計數。脈沖信號輸入到門控電路，去控制門輸出的導通時間，同時也控制可控硅的導通時間。

　?。牐?20V交流經降壓半波整流后，給可控硅和數碼管提供脈沖輸出和顯示電壓。可控硅輸出的脈沖電流啟動電磁閥去控制除塵設備工作。
