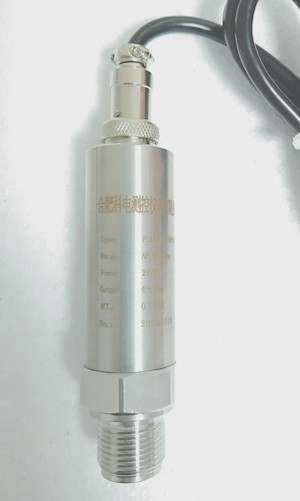

PT301精巧型壓力變送器
時間：2015-05-07 17:53:21
PT301精巧型壓力變送器
產品介紹
應用
精巧型壓力變送器使用壓阻式傳感器，結構簡單，體積小巧，易安裝，適用于與接觸部分材質兼容的氣體和液體介質?？梢詼y量表壓、絕壓和負壓。
技術參數
測量范圍：-100KPa～60MPa
允許溫度：
介質溫度：-20～85℃
環境溫度：-20～85℃
儲存溫度：-00～85℃
|
溫度影響：TK＜±0.02%FS/K
精度等級：0.2、0.5級
工作電壓：18～36VDC
輸出信號：4～20mA（二線制）；1～5V（三線制）
負載電阻：＜=1000Ω
|
精巧型壓力變送器報價和工作原理
抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉
橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為
2.0/3.0/3.3mV/V，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～70℃，并
可以和絕大多數介質直接接觸。
尺寸大小
電氣連接
FT301型小巧型變送器的電氣連接方式和輸出信號為：
二線制：1 電源正
2 信號正
3 外殼
三線制：1 電源正
2 電源負（與信號負共用）
3 信號+
壓力變送器型譜表
|
壓力變送器類型
|
|
|
|
M1 陶瓷壓阻
M2 擴散硅
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
過程連接材料
|
|
|
1
2
|
不銹鋼316L
約定的特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
過程連接形式
|
|
|
R
N
K
S
|
外螺紋G1/2，內孔Φ11.4mm
外螺紋NPT1/2，內螺紋NPT1/4
外螺紋M20×1.5，內孔Φ11.4mm
約定的特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
密封材料
|
|
|
F
P
S
|
氟素橡膠
PTFE
約定的特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
輸出信號
|
|
|
2
4
6
|
模擬信號4～20mA二線
模擬信號1～5V三線
約定的特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外殼類型
|
|
|
A
|
壓鑄鋁外殼
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
現場顯示表類型
|
|
|
N
A
|
無現場顯示
LED顯示
|
|
|
|
|
|
|
|
|
|
|
|
|
|
精度等級
|
|
|
1
2
3
|
0.1
0.2
0.5
|
|
|
|
|
|
|
|
|
|
測量量程
|
|
|
[參見標準量程代碼表]
例如：D3 0～10KPa
|
|
|
|
|
|
|
|
|
|
|
|
|
KD301-
|
M
|
1
|
R
|
F
|
2
|
A
|
N
|
3
|
D3
|
|
選型舉例
|
標準量程表
|
測量范圍
|
代號
|
量程調節范圍
|
測量范圍
|
代號
|
量程調節范圍
|
測量范圍
|
代號
|
量程調節范圍
|
|
0～4KPa
|
D1
|
0.7～7KPa
|
0～200KPa
|
E3
|
60.0～200KPa
|
0～10MPa
|
H1
|
3.0～10MPa
|
|
0～6KPa
|
D2
|
0.7～7KPa
|
0～250KPa
|
E4
|
120.0～400KPa
|
-2～2KPa
|
H2
|
3.0～30MPa
|
|
0～10KPa
|
D3
|
1.0～10KPa
|
0～400KPa
|
E5
|
120.0～400KPa
|
-5～5KPa
|
C1
|
2.0～7.0KPa
|
|
0～16KPa
|
D4
|
10.0～20KPa
|
0～0.6MPa
|
F1
|
0.2～0.6MPa
|
-10～10KPa
|
C2
|
5.0～20KPa
|
|
0～20KPa
|
D5
|
10.0～20KPa
|
0～1.0MPa
|
F2
|
0.3～1.0MPa
|
-20～20KPa
|
C3
|
2.0～20KPa
|
|
0～25KPa
|
D6
|
12.0～30KPa
|
0～1.6MPa
|
F3
|
0.6～2.0MPa
|
-50～50KPa
|
C4
|
-8.0～20KPa
|
|
0～40KPa
|
D7
|
12.0～40KPa
|
0～2.0MPa
|
F4
|
0.6～2.0MPa
|
-100～0KPa
|
C5
|
10.0～100KPa
|
|
0～60KPa
|
D8
|
20.0～60KPa
|
0～2.5MPa
|
F5
|
1.2～4.0MPa
|
-100～0KPa
|
B1
|
-40～100KPa
|
|
0～100KPa
|
E1
|
30.0～100KPa
|
0～4.0MPa
|
F6
|
1.2～4.0MPa
|
-100～100KPa
|
B2
|
-40～100KPa
|
|
0～160KPa
|
E2
|
60.0～200KPa
|
0～6.0MPa
|
F7
|
2.0～6.9MPa
|
-100～1000KPa
|
B3
|
240～1000KPa
|
