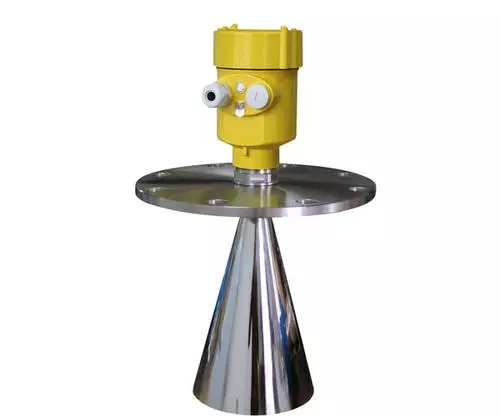

一、喇叭型 雷達液位計概述：
喇叭型雷達液位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。對人體及環境均無傷害，讓顧客買智能雷達物位計買的放心，買的值得。雷達物位計還具有不受介質比重的影響，不受介電常數變化的影響，不需要現場校調等優點，不論是對工業需要，還是對顧客經濟實惠的考慮，都是不錯的選擇、存儲或過程容器腐蝕性的液體、漿料、固體比如：水液儲罐，酸堿儲罐，漿料儲罐，固體顆粒，小型儲油罐
測量原理
高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的識別出物位的回波。
二、雷達液位計安裝位置說明
建議距離（1）罐體內壁至安裝短管的外壁應大于罐直徑的1/6；
離罐壁最小距離為300mm；
不能安裝在入料口的上方
不能安裝在中心位置，如果安裝中央，會產生多重虛假回波，干擾回波會導致信號丟失。
如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。
三、雷達液位計基本參數
工作頻率：26GHz
波 束
角：24°GDLD604
20°GDLD605 帶DN150法蘭
16°GDLD605 帶DN200法蘭
14°GDLD605
帶DN250法蘭
測量范圍：0…35m
重 復 性：±3mm
分 辨
率：1mm
采 樣：回波采樣55次/s
響應速度：>0.2s(根據具體使用情況而定)
電流信號：4…20mA
精 度：<0.1%
LD喇叭型雷達液位計天線材質
JKLD604 ：PTFE/螺紋
LD604 ：PTFE/法蘭
LD605 ：不銹鋼
LD喇叭型雷達液位計通訊接口
HART通訊協議
雷達液位計過程連接
GDLD604（PTFE棒式天線）：G11/2A螺紋
LD604（PTFE棒式天線）：不銹鋼法蘭DN50、DN80、DN100、DN150、DN200、DN250
LD605（口形式天線）：不銹鋼法蘭DN50、DN80、DN100、DN150、
DN200、 DN250
電 源：24V DC(+/-10%)，波紋電壓：1Vpp
耗 電 量：max 22.5mA
環境條件
溫 度：－20℃…＋60℃
容器壓力（表壓）－1…40bar
防爆認證 Exd II BT4
外殼保護 等級IP68
兩線制接線
供電和信號輸出共用一根兩芯導線
電纜入口 2個M20*1.5或2個1/2NPT（電纜直徑5…9mm）
