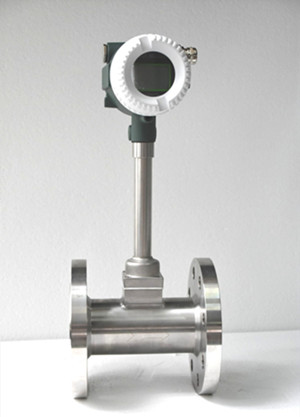

KDLUD型渦街流量計
時間：2015-05-16 20:48:14  KDLUD型渦街流量計 渦街流量計是根據卡門（Karman） 渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量 時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。 ◆測量介質： 氣體、液體、蒸氣 ◆連接方式：法蘭卡裝式、法蘭式、插入式 ◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100 ◆法蘭連接式口徑選擇 100,150,200 ◆流量測量范圍 正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s 正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3 ◆測量精度 1.0級 1.5級 ◆被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃ ◆輸出信號 脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V ◆脈沖占空比約50%,傳輸距離為100m ◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m ◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃ ◆材質 不銹鋼, 鋁合金 ◆電源 DC24V或鋰電池3.6V ◆防爆等級 本安型iaIIbT3-T6，防護等級 IP65 結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。 安裝簡單，維護十分方便。 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。 輸出是與流量成正比的脈沖信號，無零點漂移，精度高。 測量范圍寬，量程比可達1：10。 壓力損失較小，運行費用低，更具節能意義。 在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的響,儀表系數僅與旋渦發生體的形狀和尺寸有關,測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。 應用范圍廣，蒸汽、氣體、液體的流量均可測量。 檢定周期為二年。 LUGB型渦街流量傳感器應用內徑范圍為25-300mm（滿管式），KTLUI型插入式渦街流量傳感器應用內徑范圍為350-1200mm(插入式),滿管式測量液體精度為1%，測量蒸汽和氣體精度為1.5%，插入式測量液體精度為2%，測量蒸汽和氣體精度為2.5%，被測介質溫度為-20~150℃、-40~250℃、+100~350℃（僅管式），輸出信號為三線制電壓脈沖，三線制4-20mA、二線制4-20mA。 渦街流量計產品選型
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
